走刀式分板机
走刀式分板机的特点
1、切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏
2、圆刀滑移速度可调节
3、因应V槽深深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整
4、可解决零件跨越V槽来实现分板
5、将切板时所产生的内应力降至最低而避免锡裂
6、分切速度透过旋钮控制，分板行程可自由设定并有LCD显示
7、可依要求加装输送带，提高性能表现
8、三组电眼保护，确保安全生产
走刀式分板机的技术参数
分板长度（mm）：460 Or 610
使用电压（v）：手动
分板速度（mm／s）：手动控制
机器重量（kg）：30
分板厚度（mm）：0.6-3.5
机器尺寸（mm）：400＊780＊480
运输方式 汽运
自动化 自动
类 别 气动
类 型 气动

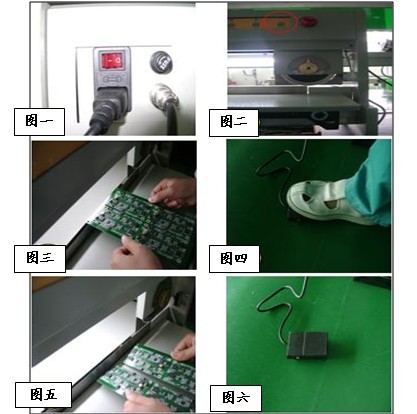

走刀式分板机的作业步骤
1.打开机器电源,须确保HOME指示灯不再闪烁，如图一；
2.调节刀片运行行程，确保行程、速度指示灯不再闪烁，如图二；
3.将PCB的槽卡在刀片上，并将PCB水平放置，如图三；
4.脚踩开关，直至刀片运行停止后松开，如图四；
5.完成分板，松开开关，如图五、六 。
走刀式分板机的注意事项
1.整个过程必须做好静电防护；
2.分板过程中，严禁将手伸进机器；
3.打开电源后，确定行程后必须确保对应的指示灯不再闪烁；
4.脚踩开关，直至刀片运行停止才可松开；
5.必须将PCB的槽卡在刀片上，并将PCB水平放置；
