VFD
VFD根据结构一般可分为二极管和三极管两种；根据显示内容可分为：数字显示、字符显示、图案显示、点阵显示；根据驱动方式可分为：静态驱动（直流）和动态驱动（脉冲）。显示发光形式有点阵式和固定图形、文字式等。
VFD概述
VFD是真空荧光显示屏的简称（Vacuum Fluorescent Display）是从真空电子管发展而来的显示器件，它的基础特性与电子管的工作特点基本相同。由发射电子的阴极（直热式，统称灯丝）、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成。它利用电子撞击荧光粉，使荧光粉发光，是一种自身发光显示器件。
VFD的结构及工作原理
VFD种类繁多，以其中最被广泛应用的3极管构造为例说明其基本构造与原理。图1是VFD结构的分解斜视图，图2为剖面图，其构造以玻盖和基板形成一真空容器，在真空容器内以阴极CATHODE（灯丝FILAMENT）、栅极GRID及阳极ANODE为基本电极，还有一些其它的零件（如消气剂等）。

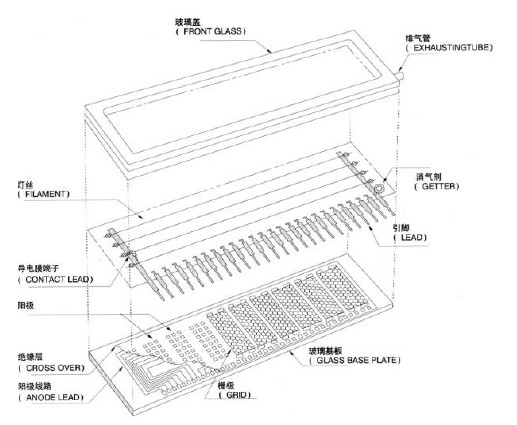

图1是VFD结构的分解斜视图

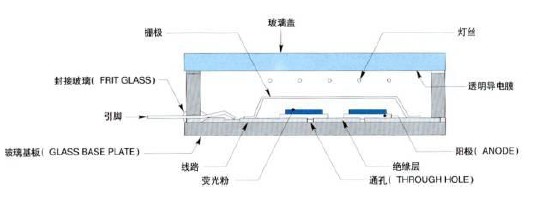

图2.VFD的剖面图
VFD的特点
自发光，显示清晰
容易实现多色显示
图形设计自由度大
工作电压比较低
可靠性高（环境适应性好）
VFD应用领域
由于它可以做多色彩显示，亮度高，又可以用低电压来驱动，易与集成电路配套，所以被广泛应用在如下领域：
汽车VFD面板
家电VFD面板
音响、VTR VFD面板
事务机用VFD面板
计量仪器用VFD面板
通信设备用VFD面板
