晶闸管开关模块
晶闸管开关模块是一种并联电容器快速投切电子型功率器件，即TSC动态投切开关。该模块采用反并联高性能晶闸管模块及自主设计的高性能控制电路。具有电压过零时刻投入；电流过零时刻切除；光电隔离等特点，并引入了电压瞬态抑制机制，保证了开关模块工作时的安全与稳定。

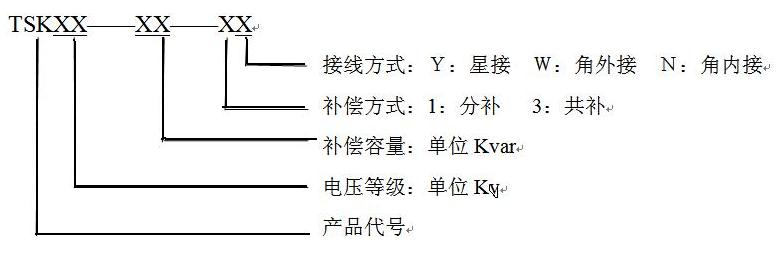

晶闸管开关模块型号说明
晶闸管开关模块特点
高速投切，可在20ms内完成投切动作。
电压过零时刻投入，电流过零时刻切除。
瞬态电压抑制保护电路。
温度保护机制
输入信号与开关电压光电隔离；
可直接与无功补偿控制器配合使用；
抗干扰能力强，高EMC保护措施。
完全由固体器件完成触点功能，高使用寿命，高可靠性。
晶闸管开关模块使用条件
工作温度 -20 ～ 55 ℃ 储存运输温度 -40 ～ 85 ℃
相对湿度 5[%] ～ 95[%] ，无凝露
谐波要求 ≤10[%]
大气压力 80Kpa ～ 110Kpa
海拔高度 < 2000m 地震强度 <8 级
禁止在有破坏线路绝缘或爆炸危险的气体或其他介质环境中使用
