矩阵开关
矩阵开关顾名思义，指结构为行(Row)列(Column)交叉排布的开关产品，其特点为每个节点(CrossPoint)连接一个行/列，每个节点可以单独操作，通过设置节点的不同组合可以实现信号的路由。矩阵开关的使用非常灵活方便，是目前程控开关产品中品种最多的产品，在汽车电子、半导体测试、航空航天等领域得到了广泛的应用。
矩阵开关特性

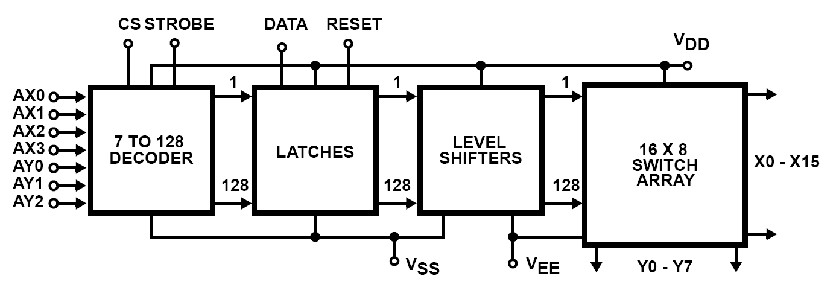

内部128模拟开关、内部地址译码及锁存控制；
模拟开关的输入电压范围等于供电电压范围、单独的模拟及数字电源输入；
极宽的工作电压范围：4～15V；
并行输入寻址；
高锁存电流；
极低的信号穿透、串扰；
管脚及功能兼容Mitel的MT8816和SGS的M3494；
无铅；
矩阵开关指标
|
信号输入
|
16路
|
|
信号输出
|
1路
|
|
通讯接口
|
RS232接口：1路输入，1路输出
LAN接口：10M RJ45 输入
|
|
频率范围
|
1 ~ 1000MHz
|
|
插入损耗
|
-0.5dB
|
|
平坦度
|
±1dB
|
|
输入回波损耗
|
15 dB 典型值
|
|
输出回波损耗
|
15 dB 典型值
|
|
最大信号电平
|
48 dBmV 单信号
|
|
三次差拍CTB
|
-70dBc min100 channels @ 19dBmV
|
|
二次差拍CSO
|
-65dBc min100 channels @ 19dBmV
|
|
输入串扰
|
-60 dB 典型值
|
|
16 输入隔离
|
-60 dB 典型值
|
|
输入端口幅度差
|
最大值 ± 0.25 dB
|
|
底噪
|
-110 dBmV / Hz 典型值
|
|
尺寸
|
1 RU x 19” x 304mm
|
|
重量
|
3kg
|
|
工作温度
|
0 to +40℃
|
|
存放温度
|
-40 to +70℃
|
|
供电电压
|
19 VDC ± 10[%]
|
|
供电电流
|
200 mA 典型值
|
