电子位置发送器
电子位置发送器是电动单元组合仪表中执行机构的重要部件，它将电动执行机构的输出机械位移转换成直流信号，供阀位显示或作为阀位反馈信号参与自动调节过程。性能完全符合GB11922-89标准，和电力部的DL/T 641—2005标准。电子位置发送器采用了根据电动执行器本身工作特点和电位器的结构特点专门设计的数学模型，提高了稳定性，有效地克服了电位器老化、滑动电阻表面出现疵点等引起的不稳定因素。
电子位置发送器的功能
电子位置发送器的主要参数
2、输出信号： DC 4～20mA;DC 0-10mA。
3、转换误差： 不大于±0.1％FS。
4、限位设置范围：关限位0～50％；开限位50～100％。
5、长期稳定性： ±0.1％FS.
6. 电源： AC 220V±20%。
7、环境温度： －40～75℃
8、环境湿度： ≤95％。

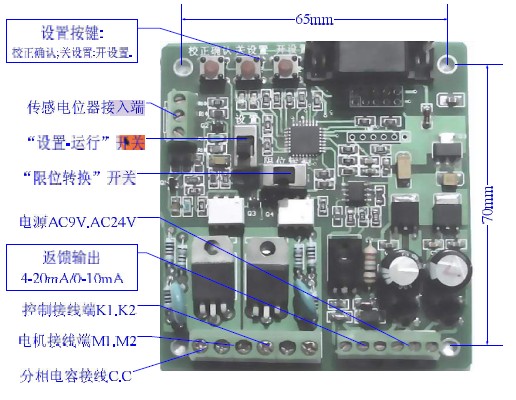

电子位置发送器的接线说明
图中控制接线端，是来自伺服放大器的电机驱动线,接电路板的K1,K2。
图中电机接线端，执行器电机正、反转接电路板的M1、M2。电机中线直接接电机。
