电压型发光二极管
电压发光二极管的外形与普通VD相同。但在其管壳内除发光二极管之外，还用集成工艺制成一个限流电阻，然后与发光二极管串联，引出两个电极，改变半导体材料中硼杂质的含量，可把限流电阻控制在最佳阻值。使用时只要加上额定电压，即可正常发光。
电压型发光二极管的结构
电压型发光二极管的外形与普通发光二极管没有什么区别，但在其管壳内除发光二极管外，还集成有一个限流电阻，该电阻与发光二极管串联，引出两个电极，如下图所示。使用时只要在两个引出脚之间加上额定电压，它便会正常发光。
电压型发光二极管的驱动电路

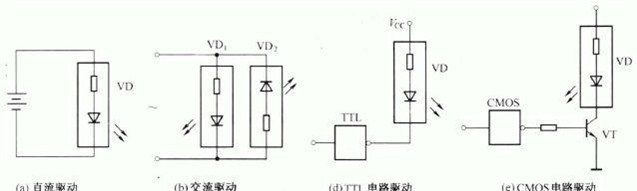

电压型发光二极管在使用时虽然方便，但也应注意驱动电路的形式，必须保证管子的正负极不得接反;必须在额定电压下使用。图1给出了四种典型的驱动方式，供使用时参考。
电压型发光二极管的标称值
电压型发光二极管的使用注意
电压发光二极管可代替普通发光二极管作为电源指示灯、电平显示器、闸门指示或越限极警指示其4种典型应用电路。使用时需要注意：
a．正、负极不得接反。
b．必须在额定电压下使用，低于额定值，亮度会降低；超过额定值则可能损坏管子。
