谐振电路

　　所谓谐振电路是指有选择频率能力的电路，也即能使某频率的信号源传送到负载，让其他频率的信号衰减，例如滤波器。谐振是正弦电路在特定条件下所产生的一种特殊物理现象。

　　谐振电路工作的频宽(Bandwidth)定义为通带(Passband)降3dB的频率范围。

　　谐振电路的电路Q值定义为

　　Q=中心频率/3db频宽=w*电抗所储存的能量/电阻消耗的功率

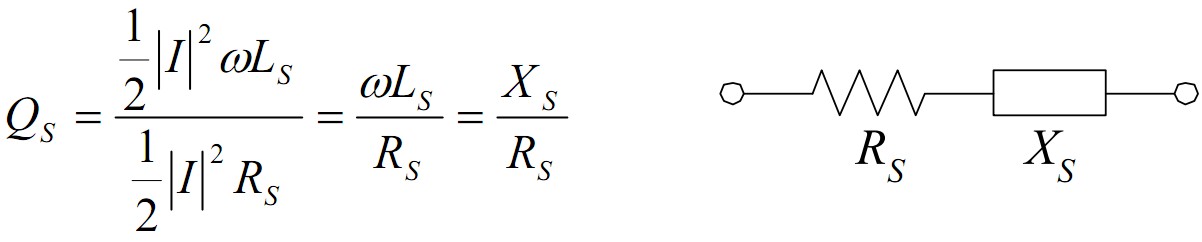

　　串联谐振，等效阻抗为ZS=RS+jXS，若为电感LS电阻RS串联，则

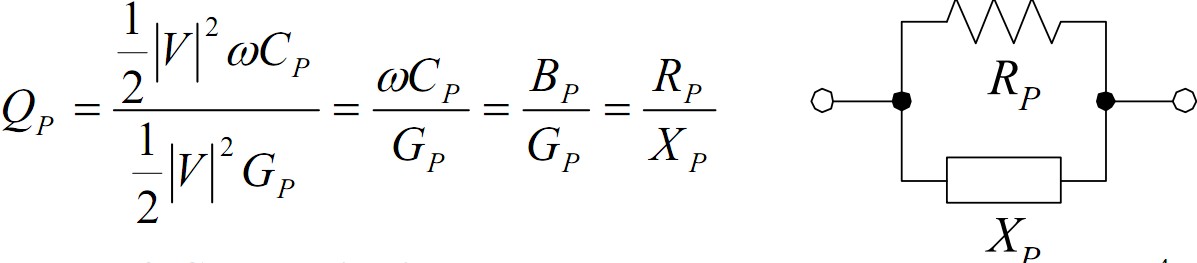

　　并联谐振，等效导纳为YP=GP+jBP，若为电容CP与电阻RP并联，则

　　阻抗并联与串联转换

　　在阻抗并联串联转换时，其Q值不变，即

　　阻抗转换的目的：

　　谐振电路之负载Q值QL决定电路之频宽，影响对频率之选择性。

　　低信号源阻抗或低负载阻抗会降低电路之负载Q值。

　　经由电阻转换将阻抗提高以达到高负载Q值、窄频宽之要求。

　　常用阻抗转换转换的方法有:

　　电容抽头(Tapped-C)谐振电路

　　电感抽头(Tapped-L)谐振电路

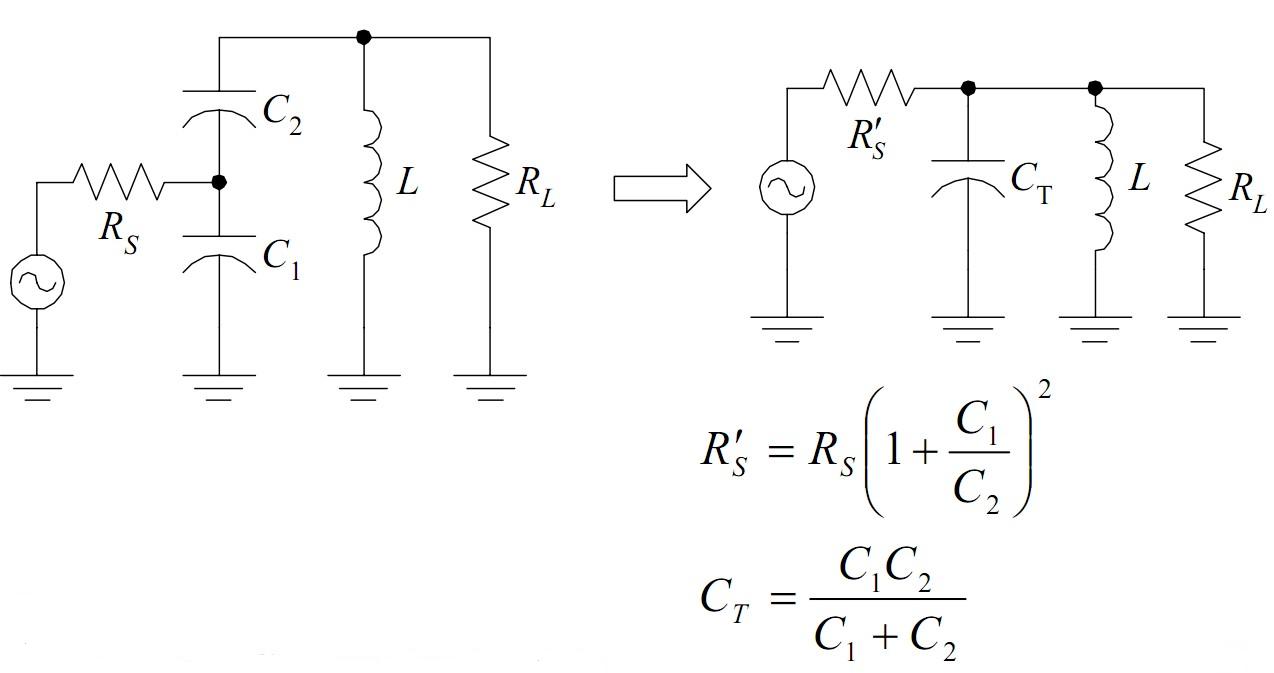

　　电容抽头谐振电路

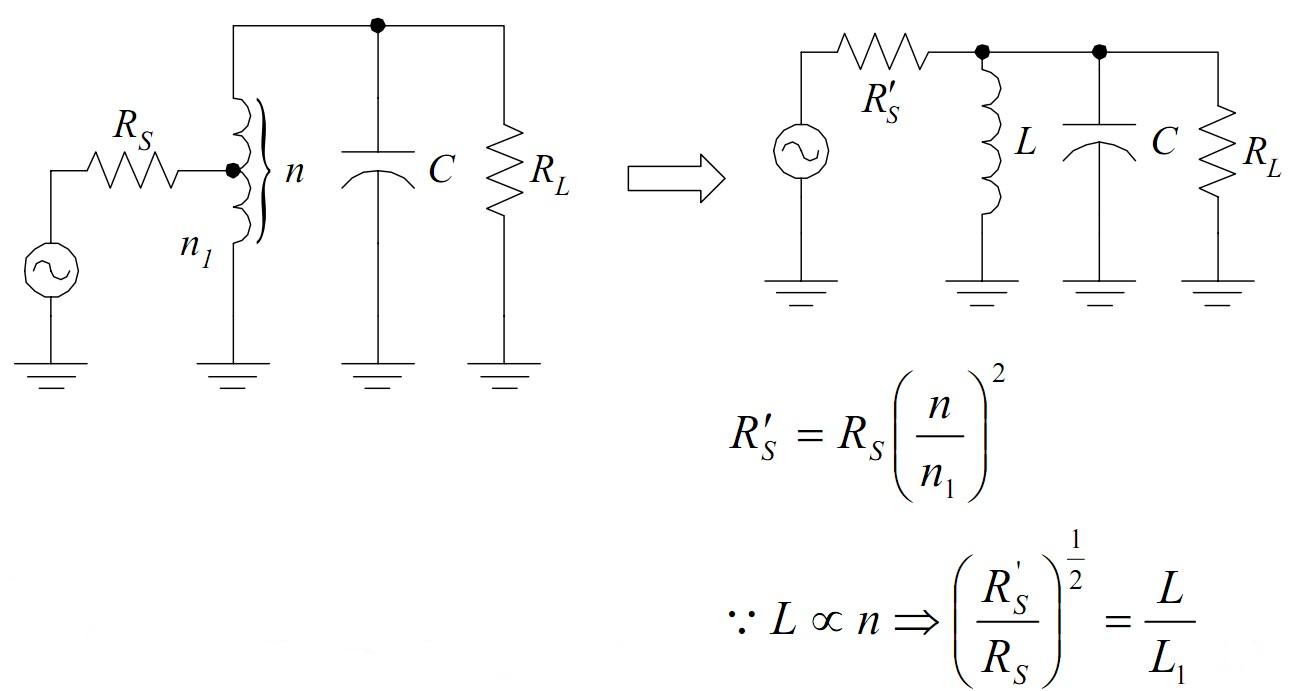

　　电感抽头谐振电路
