电桥电路
电桥电路的分类
电桥电路的平衡

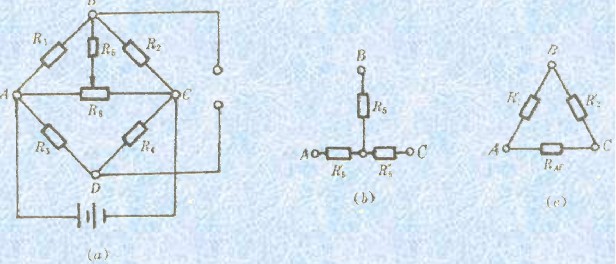

用电桥进行测量前，必须先使电桥电路处于平衡状态，即电桥无输出。 但由于应变片电阻值总有偏差，接触电阻，导线电阻等 存在，往往电桥不能平衡，因此需设置预调平衡电路。 在电桥中增加R 5电阻和 R 6电位器， R6 可分为两部分：
R '6 = n1R 6
R = n 2R 6
n1 + n 2 = 1 见（b）
将星形连接变为三角形连接，则
R 1'与R 2'是分别并联在R1和R 2上的，只要调节 R'6和R''6就可使电桥平衡。
惠斯通电桥
用欧姆表测量电阻虽然方便，但不够精确，而用伏安法测电阻，电表所引起的误差又难以消除，精确地测量电阻，常用惠斯通电桥。
图为惠斯通电桥的电路图，当 B、D 两点的电势相等时，通过检流计的电流强度Ig=0，此时就称电桥平衡（可通过调节滑动触头 D 的位置来实现）。
根据串联电路中电阻与电压成正比的原理，可知此时应有R1:R2=Rx:R0
一般来讲， R1 和 R2 由同一均匀电阻丝组成，其阻值与长度成正比，待测电阻的计算公式为
