三相电路

　　三相电路是电能传输采用三相式，即由振幅相等，频率相同而初位相差120°的三个正弦电压源按一定的方式连接起来的供电的体系。

　　1.电动势由三相发电机产生

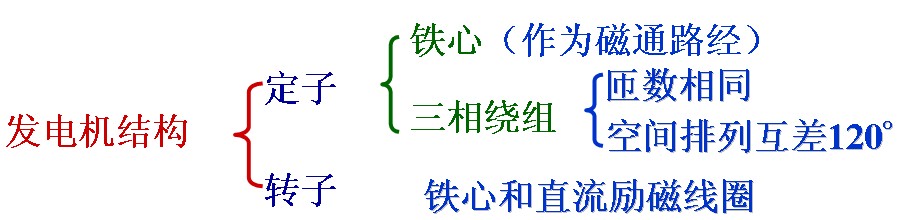

　　(1) 发电机的基本组成：

　　(2) 工作原理：动磁产生电动势

　　2. 三相电动势表示方式

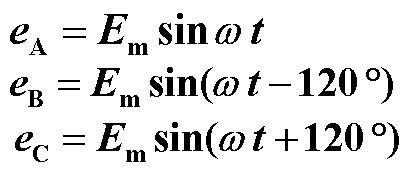

　　（1）瞬时表示式

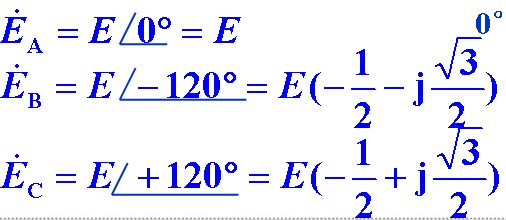

　　（2）相量表示

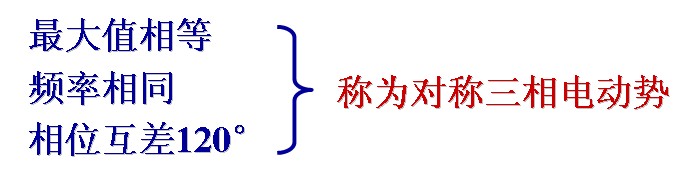

　　3. 对称三相电动势

　　三相电动势满足以下特征

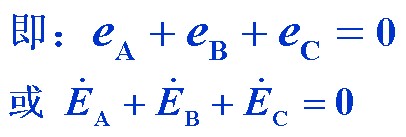

　　对称三相电动势的瞬时值之和、相量之和都为0

　　相序：三相交流电到达正最大值的顺序称为相序，宋供电系统三相交流电的相序为 A B C

　　(1)分类：

　　三相负载：对称三相负载：ZA=ZB= ZC 如三相电动机

　　不对称三相负载：不满足 ZA =ZB = ZC

　　(2) 三相负载的联接

　　三相负载也有 Y和 D 两种接法，至于采用哪种方法，要根据负载的额定电压和电源电压确定。

　　(3) 三相负载连接原则

　　① 电源提供的电压=负载的额定电压；

　　② 单相负载尽量均衡地分配到三相电源上。

　　每相有功功率均为： Pp= Up Ip cosjp

　　三相负载的总功率为各相功率之和：P=P1+P2+P3

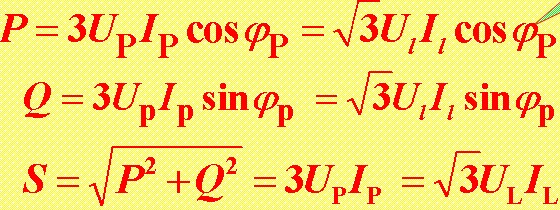

　　当负载对称时：P = 3Up Ipcosjp

　　对称负载Y联结时：

　　对称负载△联结时：

　　所以
