电磁稳压器
电磁稳压器的特性
电磁稳压器是用磁性元件组成的稳压器，这里指的铁磁元件即是带铁芯的饱和电感线圈或电抗器。在直流稳压电源中，我们利用硅二极管的伏安特性曲线，设计了硅稳压管稳压电源，而现在我们观察到给带铁芯的饱和电感线圈通电时，它的伏安特性曲线如图
在一定地方P点以后，电流在较大变化范围内，电压几乎不变，这就与硅稳压二极管有了相似的伏安特性，正式利用这一特性，我们采用了磁饱和线圈设计的交流稳压电源。
电磁稳压器的原理
从图中，我们观察到，它与硅稳压管稳压电路很相似。这里用磁饱和线圈L1，代替了硅稳压管中的R，不饱和线圈L2代替了Dw，这样直流稳压电路就变成了交流稳压电路。原理也相似，当Vi变化时，电路中I1变化，则I2变化，但当L2饱和后，L2在一定范围内变化时，L2两端电压是基本不变的。Rl与L2并联，则输出电压V0也基本不变，则电路中变化的电压完全在L1上升降。
电磁稳压器的使用

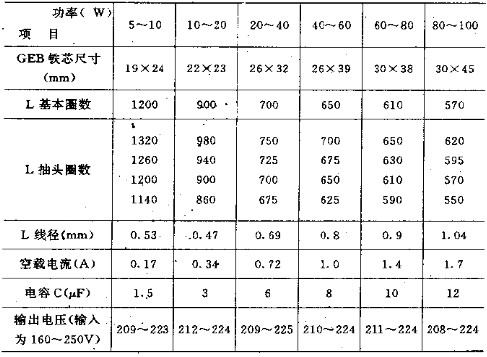

电磁稳压器的主要元件就是电抗器，在实际应用中，饱和电抗器一般都采用有抽头的电感线圈，这样当输出电压过高或者过低时，就可适当调整线圈的抽头，使市电在160~250V的范围内变化时，输出电压稳定在220V±5~10%的小范围内，下表是小功率电磁稳压器，电抗器等的一些参数
在选购和使用前，要考虑它的输出与输入电压是否符合用电设备的需要，并且必须使用电设备的耗散功率要小于稳压器的输出功率， 所以我们主要关心的是它的技术指标。一般电磁稳压器的输入电压都在176~253V范围内均能正常工作，并且必须做到小于160V的启动电压，输出稳定度都在±1%内，负载调整率在±3%内，使用温度为-15~+40℃，温升不能超过65℃，而且波形失真度要求小于10%，能连续工作等。
