三相组合式过电压保护器
三相组合式过电压保护器概述
三相组合式过电压保护器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。这种三相组合式过电压保护器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施。一台三相组合式过电压保护器可起到六台普通避雷器的作用。由于三相组合式过电压保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对被保护设备能提供可靠的保护，目前已广泛为电力系统使用。
三相组合式过电压保护器参数

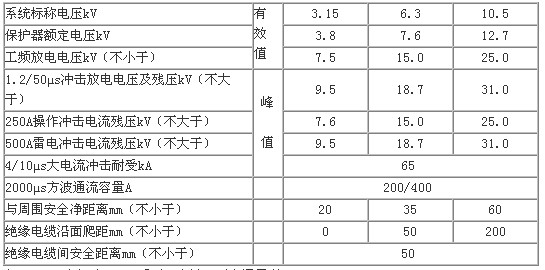

表一：有间隙型

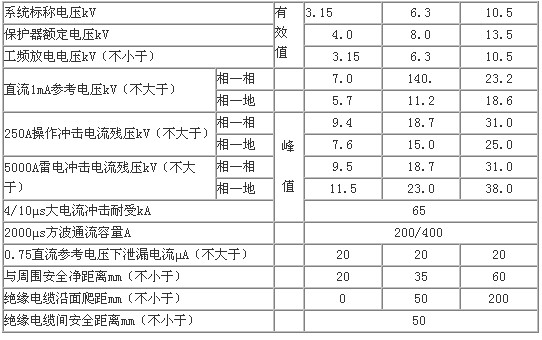

表二：无间隙型
三相组合式过电压保护器结构特点
1、采用四只元件星型接法设计，从而使各相地、相间的过电压都得到保护；结构上的巧妙配合，使一台组合式避雷器起到六台普通避雷器的作用，同时克服了三只避雷器不能保护相间过电压的缺点。
2、组合式结构，外形小重量轻，安装灵活，极大地利用和缩减了使用空间；特别适合在开关柜内安装。
3、硅橡胶外套整体模压一次成形，具有良好的密封、耐污、防爆、防潮性能，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化。
4、组合式避雷器可以是无间隙型，也可以是有串联间隙型。
三相组合式过电压保护器使用条件
1、适用于户内、外；
2、环境温度-40℃ ~ +40℃；
3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；
4、电源频率不小于48Hz，不大于62Hz；
5、地震烈度8度及以下；
6、最大风速35m/s及以下；
7、重污秽及以下；
8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压；对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压。
