微波功率计模块
微波功率计模块采用全新二极管检波技术、数字信号处理技术及多维补偿技术等 使得该模块频率测量范围为10MHz～110GHz，功率测量范围为-60dBm～+47dBm。内置50MHz功率扫描校准源可对功率计模块进行功率溯源和功率探头自动线性校准。
微波功率计模块特点

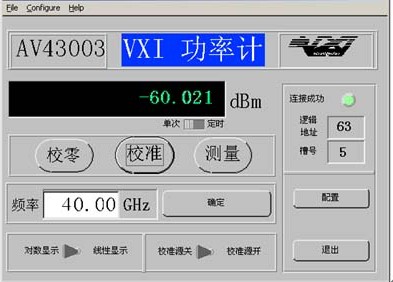

● 具有SCPI程控命令和虚拟仪器面板；
● 单探头达80dB功率测量动态范围；
● VXI总线C尺寸、单槽、消息基模块，符合Plug&Play规范；
● 能够自动校零校准，具有极高的功率测量准确度和重复性；
●宽频带、大动态连续波功率测量范围；
配接AV23200系列连续波功率探头频率测量范围达10MHz～110GHz，功率测量范围达-60dBm～+47dBm。 单探头达80dB功率测量动态范围。
微波功率计模块技术参数
| 频率范围 | 10MHz～110GHz | |
| 功率测量范围 | -60dBm～+47dBm | |
| 显示功率分辨率 | 0.001dB | |
| 校零准确度 | 零设置小于200pW | |
|
校 准 源 |
频率准确度 | 50MHz±0.75MHz |
| 功率准确度 | ±1.9% | |
| 输出连接器 | N型接头 | |
| 结构特点 | VXI C尺寸单槽模块 | |
| 外形尺寸( L×W×H ) | 340×30×233(mm) | |
| 重量 | 约1.5kg | |
| 工作条件 | 工作温度范围：10℃～40℃ 存储温度范围：-40℃～70℃ | |
| 环境适应性 | 符合GJB3947-2000中4级设备的规定要求 | |
| 电磁兼容性 | 符合GJB2901-1997 VXI总线系统规范中的规定要求 | |
| 安全性 | 符合GJB3947-2000的规定要求 | |
| 可靠性 | MTBF(θ0)﹥5000h | |
微波功率计模块应用
微波功率计模块具有宽频带、大动态功率测量范围、高精度、快速测量等优点，是VXI微波测试系统中必不可少的模块，可广泛应用于微波通讯、雷达、导航等领域对微波平均功率进行精确测量的VXI自动测试系统中。
