电容耦合测试仪
电容耦合测试仪的特点
精度高、液晶数字显示、操作方便。测耦合值时（电容不平衡）、范围1：0～±1999pF、范围2：0～±19.99nF 具有完善的软件，界面清晰，全中文显示，采用人机对话方式工作，操作十分简单。
电容耦合测试仪的参数
| 技术参数 | SpecificatiONs | |
| 测量频率 | 1000Hz±4% | |
| 测量项目 | 四芯线阻的通信电缆 |
四芯线阻内的耦合：K1、K2、K3； 相邻四芯线阻之间的耦合：K4……K16； 对地耦合：E1、E2、E3； 工作电容：C1、C2、Cv； |
| 铝塑综合护套市内通信电缆 |
线对与线对间电容不平衡：K1； 线对与地间电容不平衡 |
|
| 测量范围 | 测耦合值时（电容不平衡） |
范围1：0～±1999pF 范围2：0～±19.99nF |
| 测工作电容时 |
范围1：0～±19.99nF 范围2：0～±199.9nF |
|
| 测量精度 |
范围0～±1999pF时为测量值的±2%±1pF±1字 范围0～±19.99nF时为测量值的±2%±0.01nF±1字 范围0～±199.9nF时为测量值的±2%±0.1nF±1字 |
|
| 外形尺寸 | 260×370×370(mm) | |
电容耦合测试仪的应用

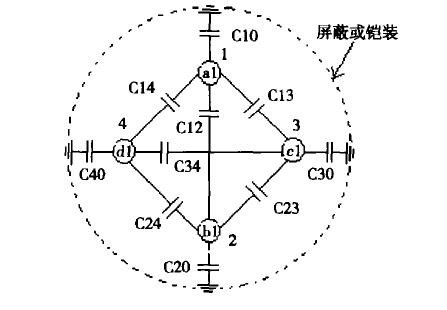

电容耦合测试仪是用来测试对称通信电缆的工作电容、电容藕合系数和对地电容不平衡的。对称通信电缆一般由许多细芯线组成, 其中每两根芯线组成一个线对, 两个线对组成一个四线组。,艺线与芯线间都存在着部分电容。图所示为一个四线组组内的部分电容分布图。其中和为第一对线, 和是另一对线。当其中一对线工作时, 这一对线之间的电容称为通信电缆的工作电容。一般情况下, 一根通信电缆包含若干组四线组。图所示为两个相邻四线组, 其中任意两根芯线之间都存在着部分电容。电容祸合系数是用来表征不同线对间的电容祸合情况, 有四线组组内和组间之分, 共有个参数。其中、、是四线组组内的电容藕合系数, 而一是两个相邻四线组之间的电容藕合系数川周。例如定义为四线组第一对实路与第二对实路间的电容藕合, 即K1=C13+C24-C23-C14, 式中Cij表示第根芯线与第根芯线间的电容。从图中还可以看出, 各芯线对地电缆金属护套也存在着部分电容C10、C20、C30、C40。
