异步时序电路

　　异步时序电路没有统一的时钟信号，由输入信号直接引起电路状态变化。一般而言，异步时序电路对于输入信号的响应可能快于同步时序电路。异步时序电路主要分成基本型异步时序电路和脉冲型异步时序电路两大类。

　　异步时序电路主要可分为两大类：

　　1、基本型异步时序电路

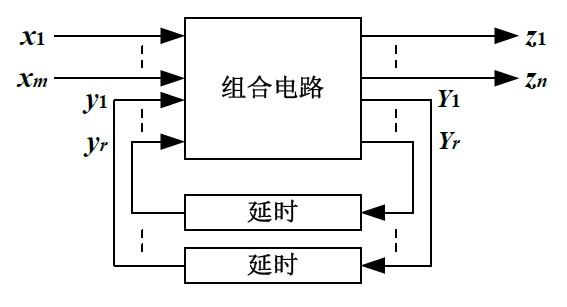

　　一般没有触发器，依靠电路反馈记忆状态，输入信号为电平型信号。

　　2、脉冲型异步时序电路

　　依靠触发器记忆状态，输入为脉冲信号（时钟信号），但是没有统一的时钟，并且将时钟作为显式的输入对待

　　1.电路中除可以使用带时钟的触发器外，还可以使用不带时钟的触发器和延迟元件作为存储元件；

　　2.电路中没有统一的时钟；

　　3. 电路状态的改变由外部输入的变化直接引起。

　　1.列写各触发器的驱动方程、时钟方程和输出方程

　　2.求触发器的状态方程

　　3.作状态转换表或状态转换图

　　4.作时序图

　　5.描述时序电路的逻辑功能

　　异步与同步时序电路的根本区别是对状态转换的处理。同步时序电路将所有的输入信号作为状态变化的条件，状态转换由统一的时钟来同步进行。异步时序电路没有统一的时钟信号，由输入信号直接引起电路状态变化。

　　所以一般而言，异步时序电路对于输入信号的响应可能快于同步时序电路。
