集成开关稳压器
集成开关稳压器（Integrated Switching Regulator ），集成开关稳压器是指调整元件在开关状态，通过调整开和关的时间来稳定输出。按输出电压是否可调分为固定式和可调式。集成开关压器有降压型的集成开关稳压器，升压型的集成开关稳压器和极性相反性集成开关稳压器。
集成开关稳压器的电路类型
集成开关稳压器的电路类型可分为：
1、降压型（单端反极式电路）
2、升压型（单端正极式电路）
3、同极型（输入和输出的极性相同）
4、反极性（输入和输出的极性相反）
5、共地型(没有开关变压器，不隔离式)
6、不共地型(有开关变压器，隔离式）
集成开关稳压器的优点
1、功耗小，效率高
2、体积小，重量轻
3、输入电压的动态范围宽，输入和输出可隔离，也可不隔离
4、工作频率高，滤波率高
5、电路的类型灵活多样
开关集成稳压器电路图特例

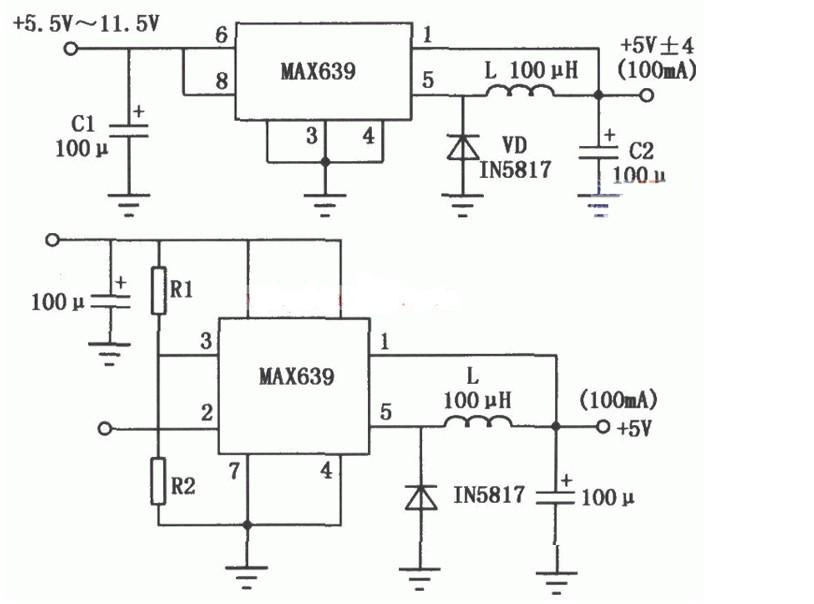

MAX639系列固定／可调输出多功能开关稳压集成电路是一种高效、多功能开关稳压电路，输出电压+5v，输入电压5．5～11．5V，输出电流100mA。其效率高，并有逻辑电平控制的电子开关控制端及电池低电压检测端，具有低功耗、低压差、多功能等优点，多应用于便携式仪器、仪表等设备。其基本应用如图所示。电压检测的典型应用电路见下图。
