BUCK变换器
BUCK变换器又称降压变换器、串联开关稳压电源、三端开关型降压稳压器。Buck变换器是一种结构比较简单，应用十分广泛的DC/DC降压变换器，也越来越多地应用在许多大功率电压变换场合。因此，对其可靠性和可维护性的要求也越来越高。
BUCK变换器的线路组成

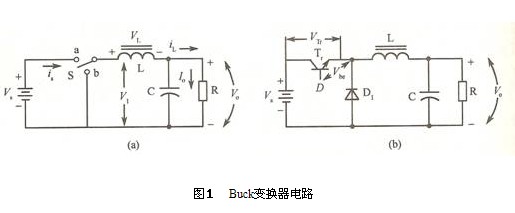

图1（a）所示为由单刀双掷开关S、电感元件L和电容C组成的Buck变换器电路图。图1(b)所示为由以占空比D工作的晶体管Tr、二极管D1、电感L、电容C组成的Buck变换器电路图。电路完成把直流电压Vs转换成直流电压Vo的功能。
BUCK变换器的工作原理

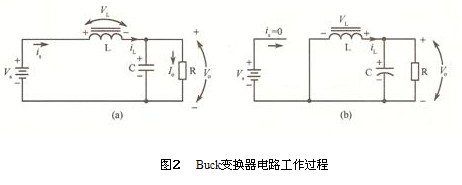

当开关S在位置a时，有图2 (a)所示的电流流过电感线圈L，电流线性增加，在负载R上流过电流Io，两端输出电压Vo，极性上正下负。当is>IIo时，电容在充电状态。这时二极管D1承受反向电压；经时间D1Ts后（，ton为S在a位时间，Ts是周期），当开关S在b位时，如图2（b）所示，由于线圈L中的磁场将改变线圈L两端的电压极性，以保持其电流iL不变。负载R两端电压仍是上正下负。在iL<Io时，电容处在放电状态，有利于维持Io、Vo不变。这时二极管D1，承受正向偏压为电流iL构成通路，故称D1为续流二极管。由于变换器输出电压Vo小于电源电压Vs，故称它为降压变换器。工作中输入电流is，在开关闭合时，is>00，开关打开时，is=0，故is是脉动的，但输出电流Io，在L、D1、C作用下却是连续的，平稳的。
