CCD芯片
CCD的概述
电荷藕合器件图像传感器CCD（Charge Coupled Device）芯片，它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。CCD芯片由许多感光单位组成，通常以百万像素为单位。当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。

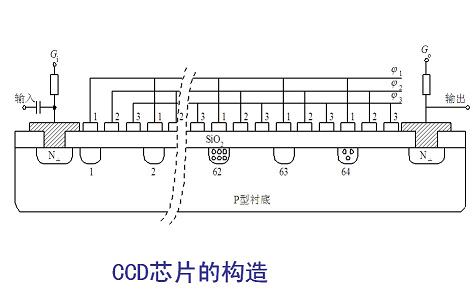

CCD芯片的构造
CCD图像传感器是按一定规律排列的MOS（金属—氧化物—半导体）电容器组成的阵列,在P型或N型硅衬底上生长一层很薄（约120nm）的二氧化硅,再在二氧化硅薄层上依次序沉积金属或掺杂多晶硅电极（栅极）,形成规则的MOS电容器阵列，再加上两端的输入及输出二极管就构成了CCD芯片。
