SNT封装

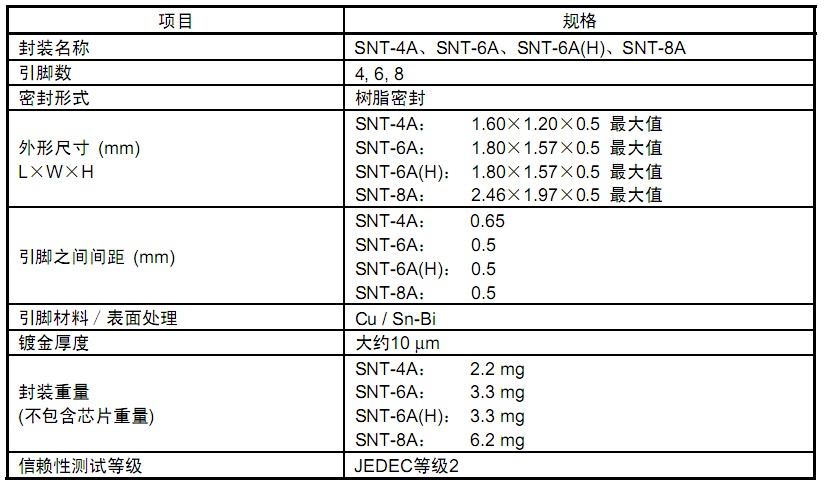

SNT封装的常见规格
● SNT-4A的封装尺寸为1.60×1.20 mm，与以往的小型封装相比，实际的安装面积为SOT-23-5的1 / 4以下、SC-82AB的1 /2以下，是极为小型的封装产品。
● SNT-6A以及SNT-6A(H)的封装尺寸为1.80×1.57 mm， 与以往的小型封装相比， 实际安装面积约为SOT-23-6的1 / 3、 6-PinSNB(B)的3 / 4，是极为小型的封装产品。
● SNT-8A的封装尺寸为2.46×1.97 mm，与以往的小型封装相比，实际安装面积约为8-Pin TSSOP的1 / 4、8-Pin MSOP的1 / 2以下，是极为小型的封装产品。
SNT封装的特征
SNT封装的构成
封装以及带卷构成部位 材料
密封树脂 环氧系树脂
导线框架 Cu
引脚表面处理 Sn-Bi
键合引线 Au99.99%以上
粘合剂 包含Ag填充材料的环氧系树脂
压纹卷带 PS
封盖卷带 PET
带卷 PS
SNT封装的手工焊接注意事项
采用手工焊接时，请在下述条件的范围内进行焊接工作。
(1) 焊接溶液的温度应保持在380°C、5秒以内。
(2) 树脂部分的温度应保持在235°C、10秒以内。
