电压检测器
电压检测器通称VD（Voltage Detector）。VD初期由于使用在钟表等上面，也被称作电池检测器。钟表的电池电量一旦被消耗到一定程度，秒针1秒钟动一下可能会变成2秒钟动一下。使用电压检测器可以检测电池电量的消耗程度，防止钟表停止走动。用于CPU（IC）的Reset电路，也用于电池的监测。
电压检测器的原理

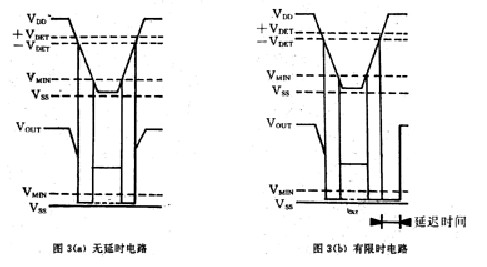

当输入电压（VDD）高于检测电压（-VDET）时，输入电压等于输出电压（VOUT），N沟道漏极开路MOSFET关断。如图3（a）所示。
当输入电压（VDD）低于检测电压（-VMIN）时，输出电压（VOUT）等于VSS。
当输入电压（VDD）下降到最低工作电压（VMIN）时，输出电压不确定。
输入电压从地电位（VSS）上升时，当VDD低于最低工作电压（VMIN）时，输出电压不确定。当VDD超过VMIN时，输出电压将维持在电位（VSS）。当输入电压上升到释放电压（+VDET）后，输出电压等于输入电压。
释放电压（+VDET）和检测电压（-VDET）之间的电压差为滞后电压。
当输入电压（VDD）从地电位上升时，延时电路将产生一定的延迟时间tDLY。输入电压（VDD）超过释放电压（+VDET）后，要经过一定的时间tDLY，输出电压才等于输入电压，如图3（b）表示。
电压检测器的特征
1. 低功耗
2. 低温漂
3. 内置高性能参考电压源
4. 内置回差特性
