三段式充电器
三段式充电器的主要参数
第一个重要参数是涓流阶段的低恒压值，第二个重要参数是第二阶段的高恒压值，第三个重要参数是转换电流。这三个重要参数与电池数目有关，与电池的容量Ah 有关，与温度有关，与电池种类有关。为了方便记忆，下面以最常见的电动自行车（三块12V串联的10Ah电池）所用的三段式充电器为例简单介绍一下：
首先讨论涓流阶段的低恒压值，参考电压为42.5V左右。此值高将使电池失水，容易使电池发热变形；此值低不利于电池充足电。此值在南方要低于41.5V；胶体电池要低于41.5V，如在南方还要低一些。这个参数是相对严格的，不可以大于参考值。
其次讨论第二阶段的高恒压值，参考电压为44.5V左右。此值高有利于快速充足电，但是容易使电池失水，充电后期电流下不来，结果使电池发热变形；此值低不利于电池快速充足电，有利于向涓流阶段转换。这个值虽然没有第一个值那样严格，但是也不要过高。
最后讨论转换电流，参考电流为300毫安左右。此值高有利于电池寿命，不容易发热变形，但不利于电池快速充足电；此值低（对外行）有利于充足电，但是由于较长时间高电压充电，容易使电池失水，使电池发热变形。特别个别电池出现问题时，充电电流降不到转折电流以下时，会连累好电池也被充坏。给出的参考值有一定范围，正负50毫安甚至100毫安都是允许的，但是不允许小于200毫安。

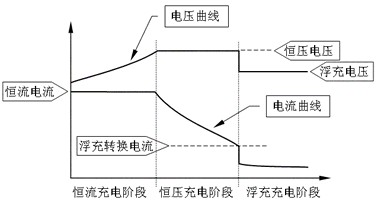

三段式充电器的充电过程
① 恒流充电阶段，充电器充电电流保持恒定，充入电量快速增加，电池电压上升；
② 恒压充电阶段，充电器充电电压保持恒定，充入电量继续增加，电池电压缓慢上升，充电电流下降；
③ 蓄电池充满，充电电流下降到低于浮充转换电流，充电器充电电压降低到浮充电压；
④ 浮充充电阶段，充电器充电电压保持为浮充电压；
