电压型逆变器
电压型逆变器的原理

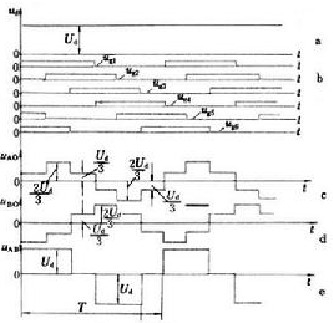

电压型逆变电路中各全控器件控制极电压信号的时序如下图所示。信号脉宽为180°，每隔60°有一次脉冲电平的变化，任何时刻有3个脉冲处于高电平。相应地在主电路中也有 3个导电臂处于导通状态。例如有K1K2 K3导通（K1为导电臂代号,含全控元件T1和反并联二极管D1，余类推），则各相对负载中点O间的电位各为
依此类推，可得 uAO波形如上图所示。其他两相uBO和uCO波形分别滞后于uAO120°和240°。根据uAB＝uAO－uBO，可得uAB波形如上图所示。由图可见，逆变电路输出电压uAB、uBC和uCA是分别互差120°的交变四阶梯波。该波形不随负载而异，其重复频率f 取决于控制极信号的重复频率，方波幅值Ud则取决于直流电源电压，从而实现逆变目的。
电压型逆变器的特点
1、输出电流波形随负载而变。
2、只有单方向传递功率的功能。
3、故障电流较难抑制。
